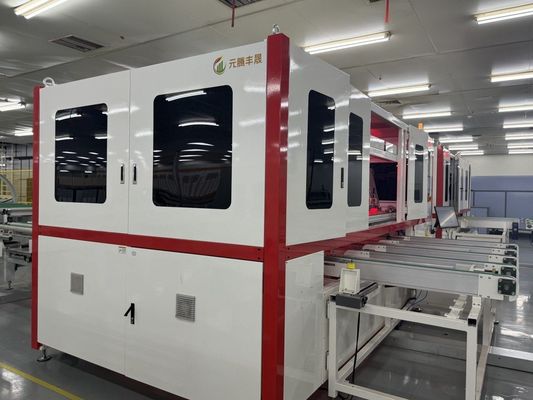

saldatore integrato elettromagnetico per la produzione di moduli solari

MOQ:	1 set
prezzo:	43000 USD
standard packaging:	Scatole di legno
Delivery period:	30 giorni dopo il pagamento
Metodo di pagamento:	30% di acconto, 70% di saldo
Supply Capacity:	300 MW all'anno

Informazione dettagliata

Descrizione di prodotto

Informazione dettagliata

Luogo di origine

CINESE

Marca

X-SOLAR

Certificazione

CE/CQC/3C

Numero di modello

XSCM-520-T

Modello N.O.:

macchina di saldatura a bordo

Stile:

Verticale

Modo di saldatura:

Saldatura a punti

Tipo:

Saldatore per inverter a corrente alternata

Modello:

Abm20b

Tempo di ciclo:

16s/modulo

Altezza di trasferimento dei moduli:

980±30 mm

Specificità del vetro:

L: 1630-2600 mm, W: 986-1450 mm

Distanza di stringa regolabile:

2-6 mm

Specifica del materiale del rullo:

Forno interno: da 16 mm a 25 mm, diametro esterno 200 mm

Metodo di saldatura:

Saldatura elettromagnetica

Intervallo di precisione dell'allineamento automatico:

Precisione di posizionamento delle stringhe secondarie:

0.5 mm

Potenza:

Potenza nominale 20kw, potenza massima 40kw

Pacchetto di trasporto:

pallet di legno

Specificità:

L 5050mm * W 5050mm * H 2500mm

Marchio:

x-solar

Origine:

Cina Jiangyin

Codice S.A.:

8468100000

Capacità di produzione:

300 pezzi all'anno

Evidenziare:

Saldatore elettromagnetico ad inverter alternativo

saldatore per inverter alternativo integrato

Descrizione di prodotto

Saldatore inverter a corrente alternata per la produzione di moduli solari

Macchina di saldatura a bordo

Robust Resistance Welder Optimized for Solar Module Manufacturing La testa di saldatura presenta un design integrato in linea retta con elevata integrazione, che rende conveniente l'installazione e la regolazione.garantire un'elevata precisione di posizionamento. La commutazione è conveniente; per la stessa specifica delle celle solari, cambiare il numero di linee di rete e la spaziatura della rete non richiede di cambiare la testa di saldatura.Supporta la perforatura dei tasselli e la saldatura del nastro nero dei tasselli, e può essere aggiornato a funzioni di saldatura a bypass singolo a 10 corde e a doppia bypass a 12 corde.
Robust Resistance Welder Optimized for Solar Module Manufacturing

Robust Resistance Welder Optimized for Solar Module Manufacturing

parametro	Dati
Tempo di ciclo	16s/modulo
Altezza di trasferimento dei moduli	980 ± 30 mm
Specificità del vetro	L: 1630-2600 mm, W: 986-1450 mm
Distanza di stringa regolabile	2-6 mm
Specifica della scheda	Larghezza: 4-8 mm, Spessore: 0,2-0,4 mm, in rotoli (per cambiare larghezza è necessario sostituire la parte)
Specificità del materiale del rullo	Per il tipo di prova, la prova deve essere effettuata con un'unità di misurazione.
Metodo di saldatura	Saldatura elettromagnetica
Intervallo di precisione dell'allineamento automatico	≤ + 1 mm
Precisione di posizionamento delle stringhe secondarie	≤ ± 0,5 mm
Potenza	Potenza nominale 20 kW, potenza massima 40 kW
Consumo di aria	0.6-0.8MPa, 2000L/min
Peso	5000 kg
Dimensioni dell'apparecchiatura	L 5050mm * W 5050mm * H 2500mm

Robust Resistance Welder Optimized for Solar Module Manufacturing

Trasporto di saldatura di sistemazione

Questa macchina di saldatura Tab ha una forte compatibilità e supporta una varietà di tipi di pannelli solari, piastrelle in acciaio a colori, piastrelle piatte e componenti flessibili fotovoltaici.

Il sistema di posizionamento preciso è in grado di localizzare con precisione le posizioni delle celle della batteria e delle barre del bus.

Un processo di saldatura stabile può garantire una temperatura, una pressione e un tempo di saldatura costanti, garantendo così la qualità della saldatura.

L'efficienza della saldatura è elevata e possono essere completati centinaia di punti di saldatura al minuto.

Robust Resistance Welder Optimized for Solar Module Manufacturing Beijing X-Solar Energy Co., Ltd. è stata fondata nel 2020 e ha sede a Pechino.moduli fotovoltaici flessibili, costruzione di moduli fotovoltaici, produzione di attrezzature di fascia alta, consegna di linee di produzione e servizi di gestione dell'energia AI-CITY wisdom.

Nel luglio 2023, la prima fabbrica di dimostrazione della società, Jiangsu X-Solar Green-building Technology Co., Ltd., è stata fondata nel Jiangyin CNBM Jetion Industrial Park.Jiangsu YuanTeng FengSheng Intelligent Manufacturing Technology Co.., Ltd., società di attrezzature interamente controllata dalla società, ha consegnato la prima linea di produzione automatica "tre in uno" al mondo per la base di Jiangyin.La linea di produzione può essere compatibile con la produzione di tre categorieLa Commissione ha inoltre esaminato le informazioni fornite dalle autorità cinesi e dal governo della RPC.I prodotti della serie X-Solar PV hanno i vantaggi di integrare l'estetica architettonica, rispettando le specifiche di progettazione e creando valore energetico, che sono stati ampiamente riconosciuti e lodati dai clienti nazionali ed esteri.

Nel 2024, l'azienda ha aggiunto due centri regionali a Shanghai e Guangzhou in Cina, e ha istituito l'Istituto di ricerca sull'energia solare di Hong Kong X-Solar Future Energy, e società di vendita all'estero in Australia,ItaliaL'azienda ha lanciato un'organizzazione globale per fornire prodotti e servizi energetici sostenibili a molti paesi,e ha contribuito alla "neutralità del carbonio e al picco del carbonio". Robust Resistance Welder Optimized for Solar Module Manufacturing

Robust Resistance Welder Optimized for Solar Module Manufacturing

I. Relazione con il principio di base

1Domanda: Qual è il principio di funzionamento della macchina di laminazione e saldatura fotovoltaica?
Risposta: La macchina fotovoltaica per la laminazione e la saldatura realizza principalmente la saldatura precisa delle barre di rullaggio e delle celle solari mediante metodi di riscaldamento e pressatura controllati con precisione.Esso utilizza fonti di calore di saldatura adeguate (come il laser, termocompressione, ecc.) per fondere i materiali di saldatura e ottenere connessioni affidabili sotto l'azione della pressione, formando una struttura di circuito elettrico stabile,completando così il collegamento elettrico tra le celle solari del modulo fotovoltaico.

2Domanda: su quali tecnologie si basa per ottenere una saldatura precisa?
Risposta: si basa su tecnologie di posizionamento ad alta precisione, come un sistema di riconoscimento visivo per posizionare con precisione le celle solari e le barre di comando.Dispone inoltre di tecnologie di controllo precise per parametri quali la temperatura, pressione e tempo per garantire che tutte le condizioni durante il processo di saldatura siano stabili e adeguate, garantendo la qualità e la precisione dei punti di saldatura.

II. Aspetti delle prestazioni delle apparecchiature

1Domanda: Quanto può raggiungere la precisione di saldatura della macchina di laminatura e saldatura fotovoltaica?
Risposta: In generale, la deviazione della posizione dei punti di saldatura può essere controllata entro pochi decimi di millimetro.ma tutti possono soddisfare i severi requisiti di precisione di saldatura nella produzione di moduli fotovoltaici di alta qualità, garantendo una connessione accurata delle celle solari e una buona conduzione elettrica del circuito.

2Domanda: Quanto è veloce la velocità di saldatura?
Risposta: le diverse categorie di attrezzature hanno velocità diverse. In genere, decine o centinaia di punti di saldatura possono essere completati al minuto.che garantisce efficacemente l'efficienza della produzione e consente di saldare in breve tempo un gran numero di celle solari.

III. Relazione con il campo di applicazione

1Domanda: a quali specifiche di celle solari può essere applicato per la saldatura?
Risposta: Può essere compatibile con la saldatura di varie celle solari di dimensioni comuni, come le convenzionali da 156 mm × 156 mm, 166 mm × 166 mm, 182 mm × 182 mm, 210 mm × 210 mm, ecc.E regolando parti come i dispositivi, può anche adattarsi alla saldatura di alcune celle solari di dimensioni speciali.

2Domanda: Esistono requisiti per i materiali di saldatura?
Risposta: può utilizzare una varietà di barrette comuni, nastri di saldatura e altri materiali di saldatura.i nastri di rame in scatola convenzionali possono essere ben saldatissimi a condizione che i materiali soddisfino gli standard di qualità e le specifiche di base.

IV. Aspetti di funzionamento e di utilizzo

1- Domanda: l'operazione è complicata?
Risposta: L'operazione non è complicata. Gli operatori devono generalmente essere familiari con le funzioni del pannello di comando dell'apparecchiatura, padroneggiare come inserire i parametri di saldatura (come la temperatura,tempo, pressione, ecc.), comprendere i processi di carico e scarico e conoscere una semplice gestione di emergenza per i guasti.dopo aver ricevuto diversi giorni di formazione professionale fornita dal fabbricante dell'apparecchiatura e aver praticato le operazioni effettive, possono iniziare a far funzionare l'attrezzatura.

2Domanda: come prepararsi prima di avviare l'apparecchiatura?
Risposta: prima di avviare, verificare se i componenti dell'apparecchiatura sono saldamente collegati, se ci sono danni o cortocircuiti nei circuiti elettrici,verificare se le teste di saldatura sono pulite e intatte, verificare se la pressione della sorgente d'aria è normale e assicurarsi anche che le celle solari e i materiali di saldatura da saldare siano preparati completamente e di qualità qualificata.

V. Aspetti di manutenzione e riparazione

1Domanda: che lavoro deve essere fatto per la manutenzione quotidiana?
Risposta: la manutenzione quotidiana comprende la pulizia della polvere e dei detriti sulla superficie dell'apparecchiatura, la pulizia regolare dei residui sulle teste di saldatura,controllo delle condizioni di lubrificazione di ciascun componente della trasmissione e aggiunta tempestiva dell'olio lubrificante, verificando l'esistenza di fenomeni anormali di riscaldamento o di invecchiamento dei componenti elettrici e prestando attenzione al normale funzionamento dei vari sensori dell'apparecchiatura.

2Domanda: con quale frequenza è opportuno effettuare una revisione completa?
Risposta: si raccomanda di effettuare una revisione completa ogni sei mesi o un anno, concentrandosi sulla verifica delle condizioni di usura della struttura meccanica, della stabilità del sistema di controllo,e la precisione dei parametri di saldaturaTuttavia, se l'apparecchiatura viene utilizzata frequentemente o se si verificano situazioni anormali, la revisione completa può essere effettuata in anticipo, se del caso.
