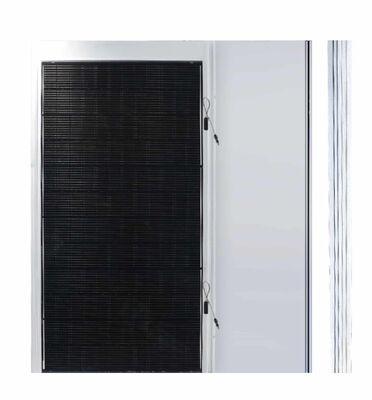

Modulo BIPV 520W per coperture in acciaio - XSCM-520-T

standard packaging:	23 moduli per pallet

Informazione dettagliata

Descrizione di prodotto

Informazione dettagliata

Marca

X-SOLAR

Numero di modello

XSCM-520-T

modello:

XSCM-520-T

Tipo di prodotto:

Modulo di copertura in acciaio BIPV

Potere massimo (Pmax):

520 W

Tensione massima di potere (Vmp):

39,25 V

Corrente massima di potere (diavoletto):

13:25

Tensione in circuito aperto (Voc):

48,52 V

Corrente di cortocircuito (Isc):

13:92

Temperatura operativa:

°C -40 - +85

Tipo di cella:

TOPCon, 182 x 91 mm

Corrente massima del fusibile:

Tolleranza di potere:

Da 0 a +3%

Disposizione delle cellule:

132 celle (11 x 12)

Coefficiente massimo di temperatura della potenza:

-0,26%/°C

Coefficiente di temperatura della tensione a circuito aperto:

-0,24%/°C

Coefficiente di temperatura della corrente di cortocircuito:

0,04%/°C

Scatola di giunzione:

Dimensioni del modulo:

2400 x 1314 x 4 mm

Peso del modulo:

Carico statico frontale:

5400 Pa

Carico statico posteriore:

PA 2400

Tipo di connettore:

MC4-compatible

Cavo di uscita:

4mm²; Lunghezza netta del cavo 400 mm

Moduli per container da 40 piedi:

Evidenziare:

Pannelli fotovoltaici flessibili

Pannelli fotovoltaici flessibili OEM

Modulo solare a pellicola sottile da 520 W

Descrizione di prodotto

Modulo BIPV 520W per coperture in acciaio - XSCM-520-T

Il modulo XSCM-520-T integra il fotovoltaico in un formato di copertura in acciaio per progetti BIPV. Questa scheda riguarda la classe da 520W.

Dati elettrici STC

Potenza massima (Pmax)	520 W
Tensione alla massima potenza (Vmp)	39.25 V
Corrente alla massima potenza (Imp)	13.25 A
Tensione a circuito aperto (Voc)	48.52 V
Corrente di cortocircuito (Isc)	13.92 A
Tolleranza di potenza	da 0 a +3%
Corrente massima del fusibile	25 A
Temperatura di esercizio	da -40 a +85 °C
Coefficiente termico di Pmax	-0.26 %/°C
Coefficiente termico di Voc	-0.24 %/°C
Coefficiente termico di Isc	0.04 %/°C

Condizioni di prova standard (STC): irradianza 1000 W/m², temperatura della cella 25 °C, spettro AM1.5.

Dati meccanici

Dimensioni del modulo	2400 x 1314 x 4 mm
Peso del modulo	28 kg
Tipo di celle	TOPCon, 182 x 91 mm
Disposizione delle celle	132 celle (11 x 12)
Scatola di giunzione	IP68
Cavo di uscita	4 mm²; lunghezza netta del cavo 400 mm
Tipo di connettore	Compatibile MC4
Carico statico anteriore	5400 Pa
Carico statico posteriore	2400 Pa

I valori in Pa indicano carichi di pressione sul modulo, non il peso aggiunto alla copertura. Verificare l’intero sistema installato per le condizioni del progetto.

Imballaggio

Moduli per pallet	23
Moduli per container da 40 piedi	368

Confermare l’imballaggio definitivo per l’ordine.

Applicazione e installazione

Progettare l’intera copertura: struttura, giunti, fissaggi, drenaggio e impermeabilizzazione. Confermare configurazione della tensione di sistema e documenti di installazione prima di acquistare.

Domande frequenti

Quali sono dimensioni e peso?

Il modulo misura 2400 x 1314 x 4 mm e pesa 28 kg.

Qual è la tensione a circuito aperto?

Voc è 48.52 V nelle condizioni STC per la classe da 520W.

Può sostituire qualsiasi tetto?

Occorre verificare copertura e fissaggi per il progetto. Inviare profilo del tetto, disegni e condizioni del sito.

Richiesta per il progetto

Indicare modello, quantità, ubicazione, disegni o foto del tetto, destinazione e tempi richiesti.

Richiedi informazioni e un preventivo
