Modulo solare flessibile 580W senza telaio - XSFM-580-T2

standard packaging:	70 moduli per pallet

Informazione dettagliata

Descrizione di prodotto

Informazione dettagliata

Marca

X-SOLAR

Certificazione

TÜV SÜD Z2 124365 0002 Rev.01 (XSFM-580-T2, frameless, 1000 VDC)

Numero di modello

XSFM-580-T2

modello:

XSFM-580-T2

Tipo di prodotto:

Modulo solare flessibile senza cornice

Potere massimo (Pmax):

580 W

Tensione massima di potere (Vmp):

44.19 V

Corrente massima di potere (diavoletto):

13:13

Tensione in circuito aperto (Voc):

53.03 V

Corrente di cortocircuito (Isc):

13:86

Temperatura operativa:

°C -40 - +85

Tipo di cella:

TOPCon, 182 x 91 mm

Corrente massima del fusibile:

Tolleranza di potere:

Da 0 a +3%

Disposizione delle cellule:

144 celle (12 x 12)

Coefficiente massimo di temperatura della potenza:

-0,26%/°C

Coefficiente di temperatura della tensione a circuito aperto:

-0,24%/°C

Coefficiente di temperatura della corrente di cortocircuito:

0,04%/°C

Scatola di giunzione:

Dimensioni del modulo:

2260 x 1200 x 2,7 mm

Peso del modulo:

8,4 chilogrammi

Carico statico frontale:

5400 Pa

Carico statico posteriore:

PA 2400

Tipo di connettore:

MC4-compatible

Telaio:

Nessuno

Moduli per container da 40 piedi:

Evidenziare:

Pannello solare BIPV da 580 W

Pannello solare flessibile pieghevole

Modulo solare a film sottile leggero da 9

Descrizione di prodotto

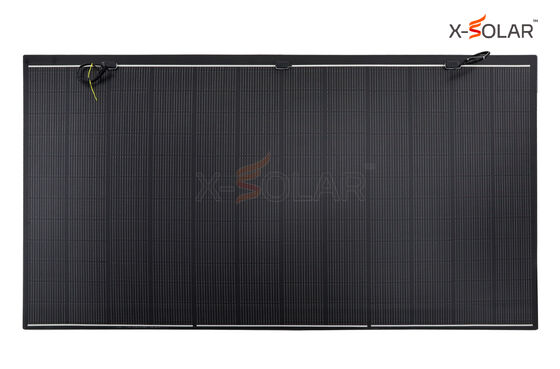

Modulo solare flessibile 580W senza telaio - XSFM-580-T2

XSFM-580-T2 è un modulo solare flessibile N-TOPCon da 580W, senza telaio. Questa versione pesa 8.4 kg e misura 2260 x 1200 x 2.7 mm.

Dati elettrici STC

Potenza massima (Pmax)	580 W
Tensione alla massima potenza (Vmp)	44.19 V
Corrente alla massima potenza (Imp)	13.13 A
Tensione a circuito aperto (Voc)	53.03 V
Corrente di cortocircuito (Isc)	13.86 A
Tolleranza di potenza	da 0 a +3%
Corrente massima del fusibile	25 A
Temperatura di esercizio	da -40 a +85 °C
Coefficiente termico di Pmax	-0.26 %/°C
Coefficiente termico di Voc	-0.24 %/°C
Coefficiente termico di Isc	0.04 %/°C

Condizioni di prova standard (STC): irradianza 1000 W/m², temperatura della cella 25 °C, spettro AM1.5.

Dati meccanici

Dimensioni del modulo	2260 x 1200 x 2.7 mm
Peso del modulo	8.4 kg
Tipo di celle	TOPCon, 182 x 91 mm
Disposizione delle celle	144 celle (12 x 12)
Telaio	Assente
Scatola di giunzione	IP68
Cavo di uscita	4 mm²; lunghezza netta del cavo 400 mm
Tipo di connettore	Compatibile MC4
Carico statico anteriore	5400 Pa
Carico statico posteriore	2400 Pa

I valori in Pa indicano carichi di pressione sul modulo, non il peso aggiunto alla copertura. Verificare l’intero sistema installato per le condizioni del progetto.

Riferimento al certificato

Il certificato TÜV SÜD Z2 124365 0002 Rev.01 include XSFM-580-T2 nell’allegato modelli, solo nella configurazione senza telaio da 1000 VDC. Titolare: Jiangsu X-Solar Green-Building Technology Co., Ltd. Emesso il 5 settembre 2024, riporta validità fino al 2 settembre 2029, secondo le relative condizioni. Verificare certificato integrale e allegato rispetto alla configurazione fornita.

Imballaggio

Moduli per pallet	70
Moduli per container da 40 piedi	1190

Confermare l’imballaggio definitivo per l’ordine.

Applicazione e installazione

Valutare supporto, portata, geometria, fissaggio, vento, neve, drenaggio e impermeabilizzazione. Confermare tensione, curvatura consentita e istruzioni della versione fornita.

Domande frequenti

È la versione con telaio?

No, è la versione senza telaio da 8.4 kg. Le versioni con telaio hanno specifiche e imballaggi differenti.

Il modulo può essere ripiegato?

Non piegarlo né fletterlo ripetutamente. Seguire le istruzioni specifiche e verificare la curvatura consentita.

Il peso garantisce l’idoneità del tetto?

No. Valutare l’intero sistema, distribuzione dei carichi, fissaggi, cavi, attrezzature, vento, neve e manutenzione.

Richiesta per il progetto

Indicare modello, quantità, ubicazione, disegni o foto del tetto, destinazione e tempi richiesti.

Richiedi informazioni e un preventivo
